Памятка как править дисторсию и перспективные искажения в PTGUI.
Открываем PTGUI (в моем случае шестой версии):
1. Делаем Load Images. В нашем случае это будет одна картинка.
2. Указываем, если автоматом не определилось, фокусное и кроп.
3. Переходим в Advanced-режим.
4. Переходим на закладку Control Points.
5. Слева и справа у нас, конечно, одна единственная картинка.
В PTGui есть поддержка типов "линия" для контрольных точек.
Идея такая, что создаются типы line 3, line 4 и т.д., причем все пары точек, принадлежащие одному типу должны лежать на одной линии результирующего снимка.
Вид линии определяет поведение при оптимизации. Vertical line и Horizontal line - это исправление перспективы (линии, включающие выбранные точки) будут оптимизатором размещаться вертикально или, соответственно, горизонтально. Просто New line даст исправление дисторсии.
Для создания следующего типа line (т.е. для задания следующей линии) в меню типов есть New line (для исправления дисторсии).
Там же появляются уже созданные типы.
Задача: определить в Control Points все желаемые линии, указав точки, что на ней должны лежать. Это сама сложная часть работы из-за непродуманности и недоделанности интерфейса PTGui в этой части.
а) неудобно, что точки надо ставить попарно, одну в одном окне, другую - в другом.
б) тип точек как-то ведет себя неадекватно, часто требуется подправить типы у проставленных точек (через список контрольных точек).
Должно выглядеть примерно так.

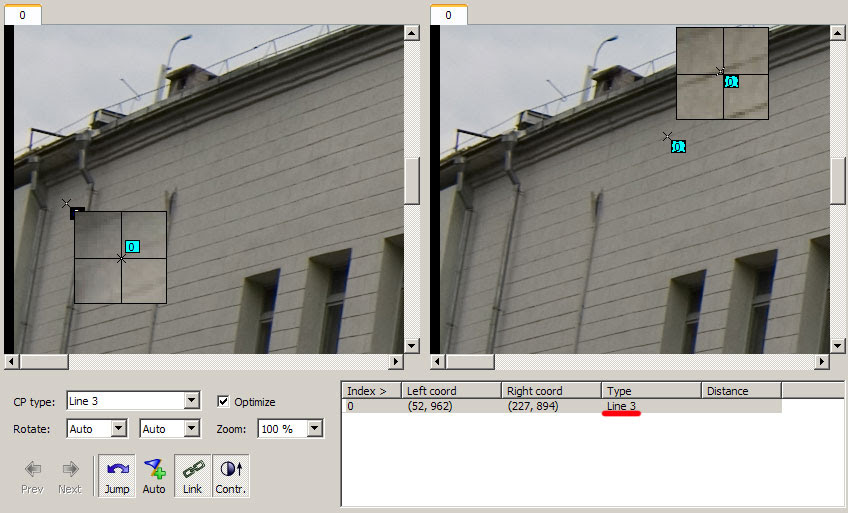

Ставим первую пару точек линии:

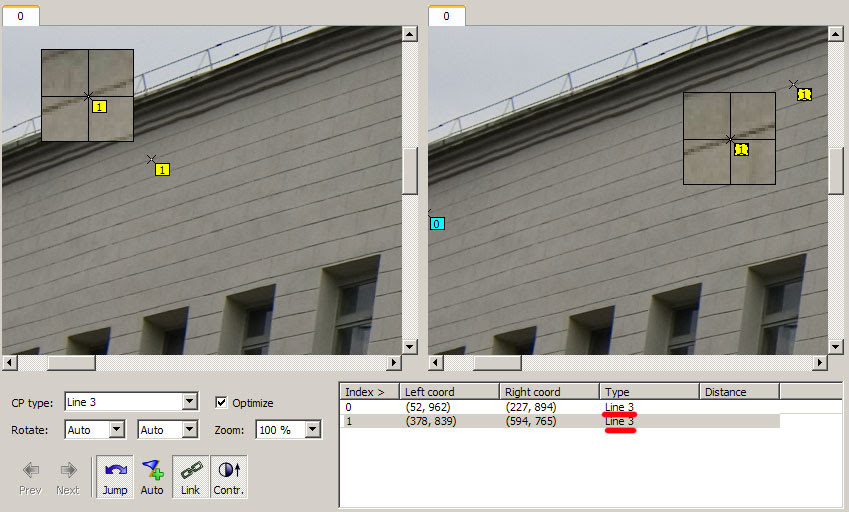

Ставим вторую пару точек той же линии:
И т.д.
Как результат должно получится несколько линий с несколькими парами точек:
6. Далее идем на закладку Optimize

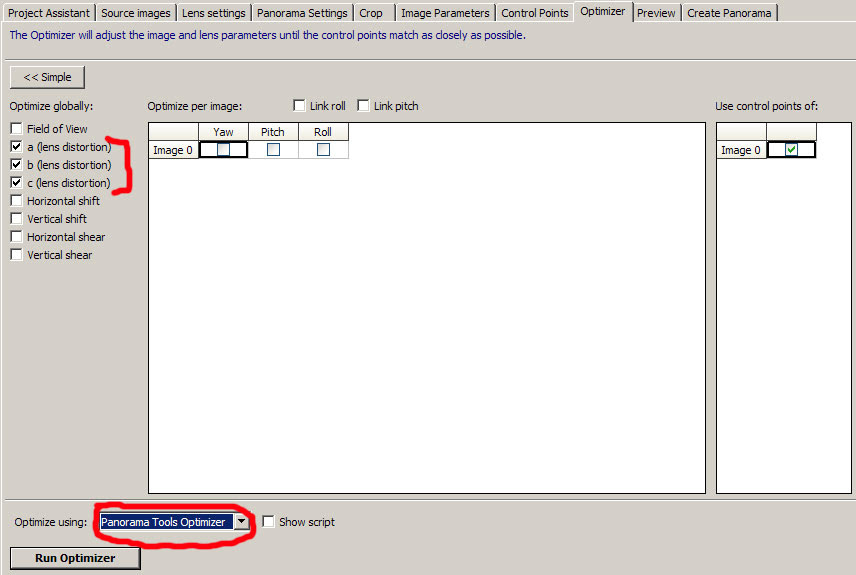

Переходим в Advanced режим и ставим оптимизацию только параметров a, b, c, а так же меняет оптимизатор на Panarama Tools, поскольку PTGUI'шный оптимизировать с контрольными точками типа "линия" не умеет.
7. Далее оптимизируем
Можно посмотреть промежуточный результат, если нужно добавить или изменить контрольные точки и повторить оптимизацию.

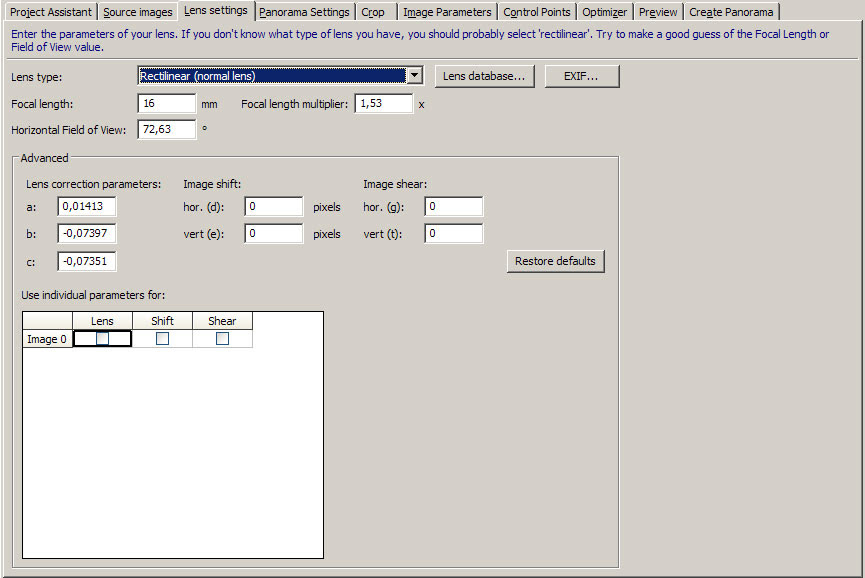

8. Если все нормально, то можно сохранить коэффициенты как профиль. Для этого идем на закладку Lens Settings.
Если задача не исправить один снимок, а подобрать коэффициенты, то рекомендуется выставить побольше точек, причем качественно.
9. Для получения снимка генерируем панораму (как обычно).
Опускаю вопрос как вообще работать с PTGui, как его ставить, куда нажимать для получения панорамы и т.п.
