2020-11-09

Китайская копия адаптера ELS27 - не совсем полноценный заменитель ELM327

Существует диагностический адаптер ELS27 (для запуска FORScan в первую очередь). Он и сам по себе бывает в разных вариантах, так еще продаются китайские то ли клоны, то ли копии.

Стало интересно попробовать с SZ Viewer, поэтому приобрёл именно китайскую версию для теста (а как бы оригинальная стоит в разы дороже).



Адаптер заявлен как некая версия V2.3.8, на FTDI Chip+PIC24HJ128GP.

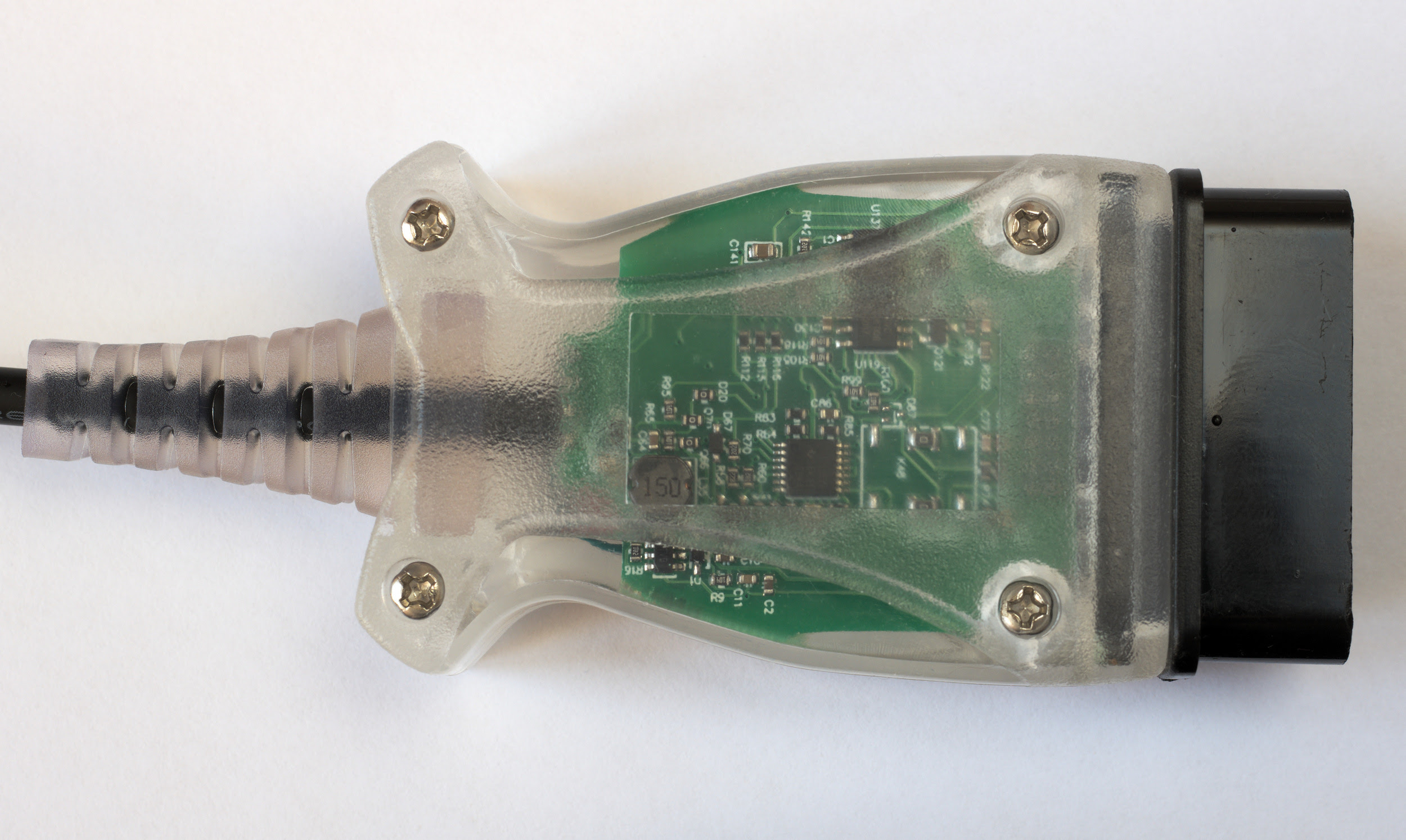

Плата зелёного цвета.



Компоненты с двух сторон:



FTDI, похоже, используется или реальный, или хорошая копия, но драйверы поставились без проблем, в тыкву адаптер не превратился.

Работу с FORScan не проверял. Мне нужна только работа в режиме ELM327.

А дальше первая проблема. Адаптер пришёл настроенным на скорость 9600 бод вместо ожидаемых 38400 бод для ELM327. SZ Viewer его не определял как ELM327.

Поэтому скорость пришлось поменять. Есть программа для этой цели, но я использовал ручную смену командами. Делается соединение в терминале на 9600, затем даётся команда STSBR 38400 и после этого в терминале скорость меняется на 38400. Даётся команда STI (для проверки адекватности скорости). Если пришёл нормальный ответ, то скорость записывается командой STWBR

Адаптер представляется как ELM327 v1.3a - для совместимости. Сам о себе он говорит STN1170 v3.3.1 (в ответ на STI) и STN1170 r1.0 (в ответ на STDI).

После изменения скорости адаптер заработал как ELM327. Но для SZ Viewer он не особо пригоден. Покупать его именно для этой цели крайне не рекомендую. Но если вдруг такой уже есть, то некоторые вещи он всё же умеет делать. Напишу подробнее об этом, но немного позже.



Изображения из альбомов:

1 comment:

  1. Dear,
    There is a utility, ELS27Baudrate
    Which can change port speed on ELS27 adapter.
