2012-11-30

SDHC карточки и Samsung NX20

Samsung NX20 особой скоростью записи файлов на SD-карточку не отличается, поэтому важно минимизировать эту проблему, выбрав карточку пошустрее. У меня есть три карточки достаточного размера ( с учетом стиля съемки даже более, чем достаточного):



Это Transcend 16ГБ 6 класс (использовал с NX10), некая QUMO 32ГБ 6 класс (из видеорегистратора) и новая Transcend 32ГБ 10 класс UHS-1 (как раз планировал для NX20). По субъективным ощущениям самой быстрой оказалась, конечно, Transcend 32ГБ, но хотелось проверить более объективно.

Придумал такой тест. Съемка в SRW, быстрый просмотр после съемки выключен. Режим S, выдержка 1/100, ISO100, довольно яркий объект съемки. Включается режим серийной съемки L (3fps). Стартует секундомер одновременно с нажатием спуска. После "затыка" съемки (а это 7 кадров для всех этих карт) спуск отпускается. Секундомер останавливается после того, как полностью погаснет (перестанет мигать) зеленый индикатор записи снимка. Карточки предварительно были отформатированы средствами самой камеры.

Замер довольно приблизительный, но разница между карточками ощутима.
На Transcend 16ГБ получилось 31-32 секунды.
На QUMO 32ГБ - 25-26 секунд.
На Transcend 32ГБ - 21-22 секунды.

Ради этого стоило карточку поменять.
Вообще, если взять NX10 и поставить туда старый Transcend 16ГБ и взять NX20 с новым Transcend 32ГБ, то NX20 свои (более большие) SRW сохраняет за более короткое время.

Эти тесты проводил с прошивок 1.10 для NX20. Перепрошил на новую 1.12 и повторил. Разницы никакой нет. Вообще, навскидку не заметил никаких отличий 1.12 от 1.10.


Изображения из альбомов:

2012-11-29

Hotmail -> Outlook.com

Да, Microsoft как никогда явно проявил свою беспомощность в современном мире. Речь про "новое" приложение Outlook.com для Android. Кто успел его поставить, убедился, что это обманка. Это старое приложение Hotmail, только с небольшими, очень небольшими изменениями.

Стартовый экран:




Оценки символизируют:




Можно считать, что низкие оценки "новое" приложение получило за довольно простенький интерфейс да еще и в стиле Android 2.3, а не Android 4. Или за отсутствие "инновационных" вещей вроде Metro в стиле "ничего не помещается в экран". Но мне кажется, что основная причина низких оценок - это расстройство от обмана. Обмана тем, что Microsoft, как обычно, обожает подсовывать свою тухлятину под другим, но настолько же поганым соусом.


Изображения из альбомов:

Raw Therapee 4.0.9.161

Обновил Raw Therapee до 4.0.9.161. Увы, ошибка с балансом белого SRW так и осталась. Да и маловероятно, что она будет исправлена. Если только случайно. Надо добавить соответствующий баг в трекер. Или, еще лучше, самому исправлять. ;-)


Еще по этой теме:

Galaxy SII: очередной апдейт

Пришел очередной апдейт для Samsung Galaxy SII:




Что-то долго ставилось, скрипело. А по факту оказался тот же 4.0.4.

Интересно, дадут для этого телефона 4.1.x или 4.2.x? Или маркетинг победит? ;-)

Еще в который раз убеждаюсь, что эта версия телефона для Германии получает обновления заметно раньше, чем такой же телефон, но для РФ, белый и пушистый. С Samsung Galaxy Note такая же история.


Изображения из альбомов:

2012-11-27

Samsung NX20: WB, RT


После истории с Pentax *ist Ds, когда оказалось, что баланс белого влияет на масштабирование каналов в PEF, стараюсь проводить подобные "исследования" с новыми камерами.

Итак, Samsung NX20 с прошивкой 1.10. Делаю два снимка в SRW с разными камерными настройками баланса белого. Первый снимок с Tungsten, второй - с Daylight. Открываю в RawTherapee 4.0.9.138. Ясно дело, что цвет разный на предварительном просмотре:




Ставлю профиль Neutral, выставляю одинаковый баланс Daylight (sunny) в настройках RT для обоих изображений. Сюрприз: после конвертации картинки имеют одинаковые цвета (это уже хорошо), но разные яркости:





Параметры экспозиции одинаковые. В чем проблема? Вторая картинка явно требует "подтягивания". Добавляю +0.98EV (примерно, до выравнивания гистограмм). Получается уже близко к первой:




В чем же проблема, неужели опять сюпризы в raw? Берется проверенный инструмент RawDigger. Там практически все нормально:





Видно, что яркость чуть разная, но не 1EV же разница.

Для теста открываю SRW в родном Samsung-конверторе (который невозможно использовать). Там все нормально. Похоже, что проблема в RT. Но что именно не нравится в SRW?

Для анализа беру exiftool. Из всех отличающихся тегов (а их не так много) подозрение падает на два:
exiftool.exe -WB_RGGBLevelsAuto SAM_1398.SRW
WB RGGB Levels Auto             : 5840 4096 4096 11744
exiftool.exe -WB_RGGBLevelsUncorrected SAM_1398.SRW
WB RGGB Levels Uncorrected      : 5840 4096 4096 11744
exiftool.exe -WB_RGGBLevelsAuto SAM_1400.SRW
WB RGGB Levels Auto             : 10736 4096 4096 6496
exiftool.exe -WB_RGGBLevelsUncorrected SAM_1400.SRW
WB RGGB Levels Uncorrected      : 10736 4096 4096 6496

Это теги, связанные как раз с коэффициентами каналов для правки баланса белого.
Контрольный тест. Пробую переписать один из этих тегов (сделав их одинаковыми для двух этих SRW):

exiftool.exe -WB_RGGBLevelsUncorrected="5840 4096 4096 11744" SAM_1400cor.SRW
Warning: [minor] Entries in IFD0 were out of sequence. Fixed. - SAM_1400cor.SRW
    1 image files updated

Открываю откорректированный файл, опять профиль Neutral и Daylight (sunny). Теперь все нормально:



Итого:
1. RT (по крайне мере в версии 4.0.9.138) некорректно отрабатывает теги баланса белого SRW-файлов NX20.
2. Быстрая проверка показывает, что точно такая же проблема с SRW от NX10.
3. В принципе, ничего страшного в этом нет, тем более, что вычисления с плавающей запятой. Но придется руками подтягивать, что не очень удобно.
4. Наблюдаются некоторые несущественные, но "плавания" экспозиции в SRW. Надо было в M еще проверить (вдруг в A для выдержки используются более точные значения, чем позволяет шаг 1/3Ev), но это другой вопрос.


Еще по этой теме:
Изображения из альбомов:

Входящий звонок и город

Есть же справочник МТТ по соответствию номера сотовому оператору.



Прикольно было бы этот справочник выкачать собрать и написать программку для Андроида, чтобы для входящих номеров не из записной книги показывался регион "приписки" и оператор. Реально, нет? ;-)

p.s. Скрипач МТТ не нужен. Есть нормальная база, официально и без рекапчи: http://www.rossvyaz.ru/activity/num_resurs/registerNum/



Изображения из альбомов:

2012-11-26

5W-40 -> 0W-40

В ноябре прошлого года (2011) решил перейти с Shell Helix Super/HX6 10W-40 и Shell Helix Ultra 5W-40 на единое масло. Выбрал Petro-Canada Duron Synthetic 5W-40:




Прошел год. Пробег на этом масле (с промежуточной заменой весной) составил около 10 т.км на каждой машине (Integra и Jimny), т.е. 20 т.км суммарно Опыт такой

1. С Jimny вообще нет проблем. И на Shell было нормально, и на PC тоже. PC явно хорошо ведет себя при нагреве (и даже перегреве двигателя).
2. С Integra было чуть сложнее. В ее двигатель довольно долго лилась дешевая минералка 10W-40. А есть мифы-легенды, что переход на более качественное и якобы жидкое масло (почему-то люди считают, что на рабочих температурах 5W или 0W однозначно более жидкие, чем 10W, хотя достаточно посмотреть на требования) приведет к тому, что оно начнет везде течь. Но если посмотреть характеристики, то становится, ясно, что PC более вязкое на рабочих температурах:

При +40 градусах: 92.1 у HX6 10W-40, 95.5 у Duron 5W-40.
При +100 градусах: 14.4 у HX6 10W-40, 15.5 у Duron 5W-40.
(вязкость в сСт).

На практике так и оказалось. Никаких увеличивающихся утечек. Более того, создалось впечатление, что расход масла чуть уменьшился (скорее всего, меньше угорает).

Но, по опыту оказалось, что для серьезной зимы 5W все же не хватает. Хорошо хоть, что прошлая зима была сравнительно теплая. 5W после 10W - это хорошо, но на эту зиму решил перейти на Petro-Canada Duron-E Synthetic 0W-40




А весной - обратно на 5W-40.


Еще по этой теме:
Изображения из альбомов:

2012-11-25

Lenovo TPT: назад к 3.1?

Появилось странное желание сделать "даунгрейд" прошивки Lenovo ThinkPad Tablet с текущей Android 4.0.3 до последней для Android 3.1. Понятно, что это должна быть нетривиальная задача, но что мешает попробовать? Скачал из архива прошивок zip-архив с желаемой прошивкой (для того же региона), скинул на SD-карточку и попробовать вызывать перепрошивку через recovery. Но не получилось. ;-)




Чем-то, похоже, еще и карточка не понравилась. Ладно, пока отложу в сторону, но потом вернусь. ;-)


Изображения из альбомов:

NX20: 1.11, 1.12

Так, как это пропустил, что уже две прошивки для Samsung NX20 вышли? 1.11, а вот на днях и 1.12.



Но пока не посмотрел.


Еще по этой теме:
Изображения из альбомов:

2012-11-24

Honda Integra DA7: задняя колесная "шпилька" и ступичный подшипник

С покупкой зимних шин для Honda Integra поступил стратегически неправильно. Надо было спокойно купить весной или летом. Забортировать на свободных дисках самостоятельно, а потом свозить комплектом на балансировку. А сейчас пришлось ехать прямо на машине в шиномонтаж для переобувки.

Ладно, переобули, даже снятые шины в пакеты положили. Но первый звонок прозвучал, когда я потом попытался проверить давление. Никак не смог открутить пластмассовые колпачки на вентилях двух колес. И так крутил, и через тряпочку. Не откручиваются и все. Смог открутить только в гараже, пассатижами, да и то угробив колпачок. Зачем так закручивать, и, главное, КАК?

Ужаснувшись, решаю сразу проверить колесные гайки (чтобы потом вокруг проколотого колеса не прыгать). И опасение подтверждается. К гайкам в шиномонтаже был допущен какой-то особо недалекий криворукий любитель пневмогайковерта. Ясно дело, что штатным ключом открутить не удалось. Пришлось брать вороток и предельно аккуратно крутить трубой. Почти все колесные "шпильки" (пишу в кавычках, поскольку это не шпильки, а болты, но так уж принято их называть) удалось спасти, но одна на заднем колесе такого издевательства не выдержала :-(




Обидно, сколько лет машине: аккуратно крутил гайки примерно до нужного момента в 110Н, "шпильки" радовались и не ломались. А тут какой-то выгнанный за неуспеваемость из ПТУ дебил взял и угробил их (после такого "заворота" стоит ожидать, что и уцелевшие болты будут ломаться легче).

Ладно, это лирика, но ездить на трех болтах очень некомфортно. Поэтому была заказана гайка (90304-SA0-981 - длинная, с пластиковым бортиком для прижатия колпака) и "шпилька" (точнее болт 90113-SA0-006). Вот они, в сравнении:




Гайки идентичны, а болты чуть разные.

Теперь про замену. Сломанный болт на заднем колесе с барабанными тормозами:




Достаточно снять барабан, и вот они, болты:




В принципе, если абсолютно наплевать на подшипник, то можно взять кувалду побольше и выколотить остаток болта, а новый запрессовать затяжкой гайки. Но мне стало интересно состояние подшипника, поэтому снял защитный колпачок и открутил гайку крепления ступицы к рычагу. После этого сломанный колесный болт был успешно и очень просто выпрессован, взамен него запрессован новый (на прессе - очень удобная вещь).

Посмотрел подшипник. Он оказался в хорошем состоянии. Есть название модели: NTN HU8008:




Мораль: чем меньше допускать всяких "сервисменов" к машине, тем меньше проблем. Удивляет, конечно, их неспособность справляться даже с простейшей задачей. Но такой уж уровень "сервисов".


Еще по этой теме:
Изображения из альбомов:

Перевороты

На бездорожье всегда есть довольно высокая вероятность перевернуть машину. Понятно, что на эту вероятность влияют статические характеристики автомобиля (положение центра тяжести и т.п.). Но не меньше влияет и движение автомобиля (наличие, изменение тяги на колесах или торможение) в зависимости от действий водителя. Сейчас, благодаря техническому прогрессу, есть возможность на том же YouTube посмотреть большое число видео с переворотами как в гражданских, так и внедорожных условиях. Хочется поделиться ссылками на некоторые такие ролики. Ролики старые, но показательные (внимание: есть ненормативная лексика).

1. Pajero. Мне кажется, что статически это весьма устойчивый по меркам внедорожников автомобиль. Но здесь его переворачивают в, казалось бы, несложных условиях:




2. Здесь опять Pajero, которое спускалось на тормозах, да еще и задним ходом (очень плохая ситуация). Переворот реально страшный:




3. Случай на соревнованиях. Переворот через "спину" от нажатия на газ:




Двигатель (дизель) после переворота работает на собственном масле, поэтому не глушится.


Но есть и другие примеры, где правильное приложение тяги колес позволяет бороться (в прямом и переносном смыслах) с переворотом.

4. Известное видео с "развлечением" по заезду в подъем:





5. Подъем при помощи педали газа и руля УАЗа, прилегшего на бок:

2012-11-22

Олхинское плато (зимние поездки на Jimny)

Собрал все имеющиеся треки с зимних поездок по Олхинскому плато, в которых участвовал (за рулем Jimny). Получилось интересно:


(более четкая версия по клику)

Но это еще далеко не все дороги, так что есть к чему стремиться. ;-)


Изображения из альбомов:

2012-11-21

RawTherapee: The floating point engine

Сколько использую RawTherapee, но только недавно узнал, что в версии 4 для вычислений используются 32-битные числа с плавающей точкой. Т.е. идея использования чисел с плавающей запятой для преобразования изображений в Raw-конверторах лежит на поверхности, но мое отношение было такое, что теоретически это возможно, практически приличный конвертор вряд ли осилят сделать в настоящее время. Оказалось, что осилили. Один конвертор, как минимум. ;-)

Цитата из документации:



Этот факт приводит к двум мыслям:

1. Если используется старый RT, то есть повод перейти на 4.x (про то, где брать свежие билды под Windows, уже упоминал).

2. Если система 32-битная, то и старый RT под ней жил тоскливо, а 4.x, судя по отзывам, совсем никакой. Так что, это хороший повод обновить систему (и "железо", если нужно).


Еще по этой теме:
Изображения из альбомов:

2012-11-20

Почта РФ vs Авторы трекеров, счет 0 : 2

Как бы почта не затыкала дырищи в дне тонущего корабля шапкой-ушанкой, но авторы софтин-трекеров на месте тоже стоять не будут. Посмотрел тестовую версию одной из таких софтин, где добавлено распознавание капчи. Работает.



События дублируются, поскольку параллельно используется отслеживание на сайте EMS РФ. Там капчи нет, но отслеживание заметно послабее (менее информативно, отстает и не на всех треках работает).


Изображения из альбомов:

2012-11-19

PayPal и Maestro

Как и многим пришла новость на email от PayPal о возможности использования карт Maestro:




Еще неделю назад. Но удалось проверить: cбербанковская карта Maestro (без cvv/cvc/ccv именная) без проблем была привязана и прошла верификацию кодом из выписки.




Раньше эта карта точно не привязывалась (проверялось несколько раз).


Изображения из альбомов:

2012-11-18

Samsung NX10 и NX20: шаг 1/3Ev

Интересно, что ряд диафрагменных чисел с шагом 1/3Ev чуть отличается на камерах NX10 и NX20.

На NX10: 2.8 - 3.2 - 3.8 - 4 - 4.3 - 5 - 5.6
На NX20: 2.8 - 3.2 - 3.5 - 4 - 4.5 - 5 - 5.6

Понятно, что это вопрос не только округления, но принятия в тех или иных кругах. Например, f/3.5 в разных используемых рядах может означать диафрагму, открытую относительно f/4 как на 1/3Ev, так и на 1/2Ev. Но, вообще, лично мне ряд NX20 кажется более логичным.

Но в этом плане забавно посмотреть изменение диафрагмы относительно фокусного (по EXIF) у двух китовых объектов NX 20-50/3.5-5.6 и 18-55/3.5-5.6:

Фокусное, мм20-50/3.5-5.6 II18-55/3.5-5.6 III
18-3.5
19-3.8/3.5
203.53.8/3.5
223.8/3.54
243.8/3.54
2444
254
264
274
284
294.3/4.5
304.3/4.5
324.3/4.5
334.3/4.5
354.3/4.54.3/4.5
375
385
405
425
4555.6
455.65.6
485.6
505.6
52-5.6
55-5.6

Таблицу составлял самостоятельно. Жирным шрифтом выделены значения диафрагмы, которые отличаются на NX10 и NX20 из-за разных рядов. Кроме того, изменение фокусного расстояния ручное механическим приводом, а значение фокусного дискретно, поэтому на 20-50 получаются разные максимально открытые диафрагмы при одном значении фокусного в EXIF (при 24 мм и при 45 мм). Угол поля зрения при этом отличается, конечно.

Интересно, что на NX10 вполне присутствует f/3.5 на самом коротком фокусном этих объективов. Но при увеличении фокусного это f/3.5 превращается в f/3.8, тогда как на NX20 оно держится на значении f/3.5. Якобы объектив стал "светлее". ;-)


Еще по этой теме:

2012-11-17

ВСХ Honda B18B, B20B

Немного про старый хлам автомобильную археологию. Графики внешних скоростных характеристик (ВСХ) двигателей Honda B18B и B20B.

B18B

Domani (1992):



Orthia (1996):



B20B

CR-V (1995):



S-MX (1996):


STEPWGN (1996):


Еще по этой теме:
Изображения из альбомов:

2012-11-16

NX 20-50/3.5-5.6 II vs NX 30/2: сравнение массогабаритов

Для тех, кто выбирает штатник для NX-камеры. ;-) Зум NX 20-50/3.5-5.6 II и фикс NX 30/2. Да, 20-50 второй версии (который идет штатным на NX1000). Не знаю, чем отличается от первой кроме чуть иного оформления.

Размеры без передних крышек:


Размеры со штатными передними крышками (у 20-50 диаметр фильтра 40.5мм, у 30 - 43мм):


30/2 с блендой (часто использую этот объектив с блендой но без крышки):


Байонеты. У 20-50 второй версии тот же пластмассовый байонет (в отличие от 18-55 третьей версии, где сделали металлический).



Масса 30/2 без крышек около 81 г:




Масса 20-50 без крышек около 120 г:



Еще по этой теме:
Изображения из альбомов:

Android 4.2

Почему-то при обсуждении Android 4.2 народ зацикливается на приближении планшетного интерфейса к телефонному (спорят, например, правильно ли расположение управляющих виртуальных кнопок по центру внизу вместо старого расположения слева внизу).


И при этом почти полностью игнорируются куда более интересные изменения. Изменения, которые будут очередными маленькими, но гвоздиками в гроб десктопного Windows:

Итак, цитаты из Jelly Bean Android 4.2:

1. "One tablet, many users Now several users can share a single Android tablet, with each user having convenient access to a dedicated user space. Users can switch to their spaces with a single touch from the lock screen. On a multiuser device, Android gives each user a separate environment, including user-specific emulated SD card storage. Users also have their own homescreens, widgets, accounts, settings, files, and apps, and the system keeps these separate. All users share core system services, but the system ensures that each user's applications and data remain isolated. In effect, each of the multiple users has his or her own Android device. Users can install and uninstall apps at any time in their own environments. To save storage space, Google Play downloads an APK only if it's not already installed by another user on the device. If the app is already installed, Google Play records the new user's installation in the usual way but doesn't download another copy of the app. Multiple users can run the same copy of an APK because the system creates a new instance for each user, including a user-specific data directory. For developers, multi-user support is transparent — your apps do not need to do anything special to run normally in a multi-user environment and there are no changes you need to make in your existing or published APKs. The system manages your app in each user space just as it does in a single-user environment.

Да, внезапно многопользовательский режим. Ясно дело, что особо интересна эта возможность в случае использования Android на десктоп-устройствах. Думаю, это отличное направление развития.

2. "External display support Android 4.2 introduces platform support for external displays that goes far beyond mirroring — apps can now target unique content to any one or multiple displays that are attached to an Android device. Apps can build on this to deliver new kinds of interaction and entertainment experiences to users."

Внешние мониторы (и не просто тупое дублирование изображения как сейчас при подключении мониторов по hdmi, что возможно на большом количестве продвинутых Android-телефонов и планшетов). Это тоже очень полезное развитие, мне кажется.

Про мониторы еще вот какую вещь хочется сказать. У меня рабочий старый монитор 20" с разрешением 1600x1200. И я хочу увеличения разрешения (количества пикселов) без увеличения физических размеров. Для более гладких шрифтов, для более детализированных фотографий. Причем именно без увеличения физических размеров, поскольку при близком расположении к большому монитору глаза очень устаются бегать туда-сюда. А что предлагается в нашем городе из бОльших разрешений? Самое минимальное по физическим размерам - это ненужные 24" с разрешением 1920x1200. Меньшие мониторы даже не дотягивают до моих текущих 1200 по вертикали. Это ужасно. И проблема не только в производителях мониторов. Проблема в Windows и программах для него, который абсолютно не приспособлены для работы с нестандартными ppi. Попробуйте хотя бы изменять размеры шрифтов штатными средствами Windows. Получается полнейшая ерунда. Кривые (которых тысячи) программы с забитыми гвоздями пиксельными расположениями и размерами управляющих элементов становятся просто неюзабельными.

Теперь посмотрите на разрешение iPad3/4 и Nexus 10. 2048×1536 и 2560×1600 на экранах примерно 10". PC-шки с Windows рыдая убегают на свалку.


Изображения из альбомов:

YouTube: Руководство

Вот что, оказывается, странное "Руководство" в новом интерфейсе YouTube означает:



Guide. Но мне кажется, что это не очень удачный перевод. Даже суконное слово "Проводник" было бы более понятным. Руководство для меня - это инструкция, пособие по эксплуатации и ремонту. ;-)




Еще по этой теме:
Изображения из альбомов:

2012-11-15

Почта РФ: отслеживание теперь то с капчей, то без

В продолжение. Отслеживание явно "колбасит". Оно то с капчей, то нет. Сейчас опять пока без, но, может быть, готовят основные ударные силы? ;-)

Почта РФ: отслеживание теперь с капчей

Почта РФ все не может успокоиться в своем движении навстречу потребителю их услуг (предыдущий шаг).
Встречайте, теперь для отслеживания нужно ввести капчу:




Ладно хоть не вырвиглазная, как жуткие reCaptcha последнее время. И читать удобно, да и, в принципе, есть возможность программно распознавать.

Что касается сказочек про SOAP-сервис, то показательна статья: Клиент для SOAP API Почты России на Python (да, я знаю, что ссылка на хабр - это демонстрация плохого вкуса, но там такой забавный заповедник).
===
Тут начинается самое интересное. Сервис этот доступен далеко не всем, но если у Вас (компании) есть договор с почтой, то шансы получить заветный доступ очень большие. В регламенте сервиса, который высылают счастливым подключенцам, эти самые подключенцы именуются «федеральным клиентом». Тут не знаю — то ли это особенный статус, то ли так обзывают всех у кого есть договор с почтой…

Как получить доступ
В общем берите мыло (желательно поэлектроннее) и в свободной форме пишите на fc@russianpost.ru, кто Вы, что Вам нужен «доступ к отслеживанию статусов РПО по SOAP протоколу» и для чего это Вам надо. За это Вам пришлют регламент, в котором будет анкета, которую нужно заполнить, в доме который построил Джек подписать руководителем и проштамповать печатью вашей конторы и заслать, в виде скана, взад.
===

Красота какая!

И я уж промолчу про свое отношение к  SOAP. ;-)

p.s. На сайте Почты РФ еще относительно этого и шикарная новость была. К сожалению, выпилена, но все ходы записаны. Там замечательные фразы: "Такие запросы уже приводили к сбоям в работе сайта Почты России и осложняли работу с ним для обычных людей... Эта мера поможет отсечь несанкционированные автоматические запросы".


2012-11-14

Эхолот Lowrance Mark-5x DSI

Эх, лето... А расскажу про эхолот, который использовал этим летом.

Модель Lowrance Mark-5x DSI. Сравнительно простая модель (с ч/б-экраном 5", без GPS), но со сканирующим вниз датчиком DSI (DownScan Imaging).

Вот так он выглядит, валяющийся в лодке:




Хочу сказать, что я не рыбак, поэтому меня совершенно не интересовали красивые анимационные символы якобы распознанных эхолотом рыбок. Здесь этого нет совершенно. Никаких функций распознавания рыбы. На помощь придут только собственные глаза и мозг, которые должны научиться читать отрисовку сканирования. Зато так интересно смотреть структуру дна.

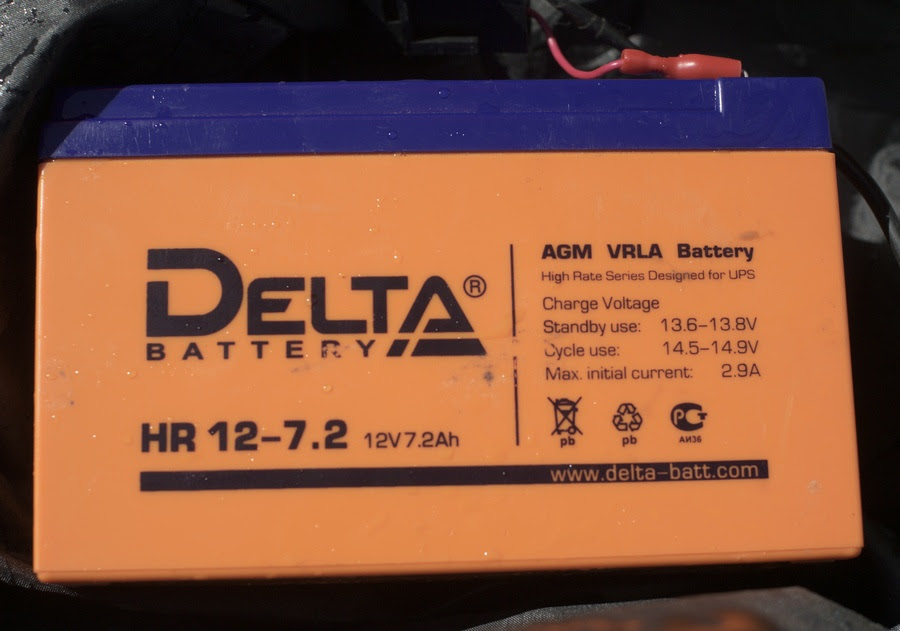

Для питания этого эхолота нужен внешний источник 12В. Поскольку стационарного аккумулятора в лодке нет, использовал небольшой аккумуляторик от компьютерного бесперебойного питания (Delta на 7.2Ач):



Поскольку он VRLA (AGM),  размещать его в лодке проще, чем обычный автомобильный аккумулятор, плюхающий электролитом.

Для подключения взял две стандартные клеммы и автомобильный предохранитель:




Емкости аккумулятора лично мне хватило с запасом. "Высадить" эхолотом не удалось. Можно еще и телефон через соответствующие устройства заряжать (только без фанатизма).

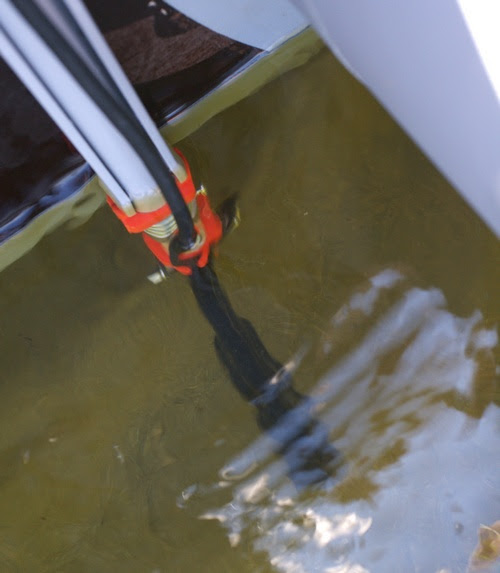

Была  проблема с креплением датчика. В результате закрепил на транце струбцинной штангой, что позволяет быстро снимать датчик:




Получилось нормально, глубины хватает даже для работы на глиссировании (правда стабильность несколько падает):




Там даже есть механизм отщелкивания, который должен уберечь датчик при ударе. С ним было больше всего мучения (с настройкой). То он вообще не отщелкивался, то отщелкивался просто от выхода на глиссирование или резкого поворота. Потом шаманскими закручиваниями и подпиливаниями удалось найти компромисс. Но по сильно мелким местам лучше с датчиком не ходить. Да и бесполезен там эхолот.

Экран эхолота хороший, читается даже при ярком солнечном освещении. А вот сфотографировать его было тяжело, поэтому на фотографиях выглядит хуже, чем в реальности. Вот пример:




Глубина (DPH) - 7 метров (этот эхолот позволяет выставить в настройках метрическую систему). Температура воды (TWTR) - 14.9°C, напряжение аккумулятора 13В.

Экран разделен на две части. Слева показания при 800кГц, справа - при 455 кГц. Они синхронно ползут справа налево. Разные частоты дают немного разную картинку воды и дна, что удобно. Вообще, из всех режимов отображения мне понравился именно этот.

Поскольку датчик сканирующий, то картинка бежит на экране, даже если стоять на месте (просто будет ровная поверхность дна). При движении изменение поверхности на экране зависит, понятно, от скорости. На картинке выше видно, что глубина немного уменьшилась при движении (с примерно 6 метров до 7)

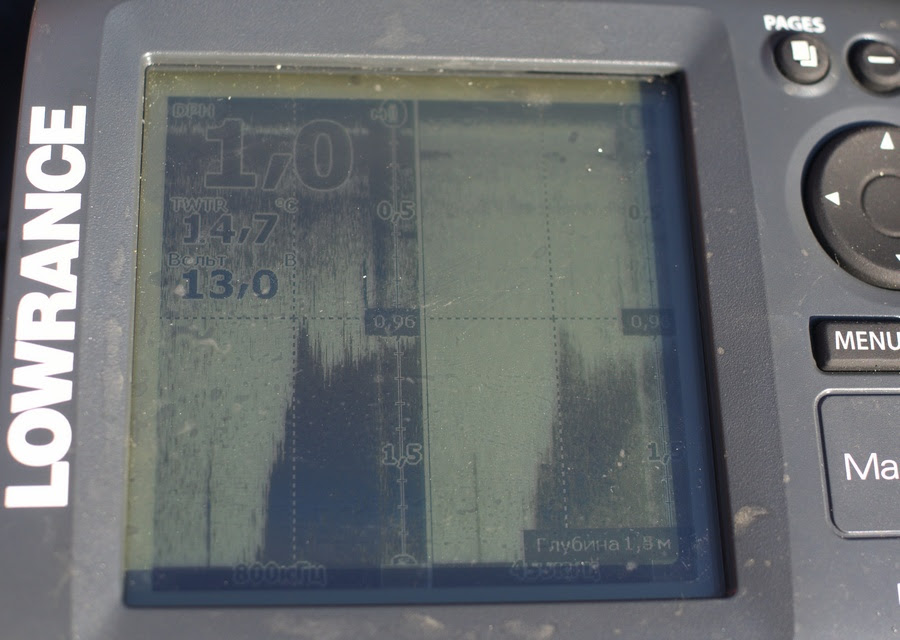

Еще картинка:




Здесь виден "всплеск" дна.

Признаюсь, что я толком не научился читать структуру дна, но видно, что в зависимости от типа дна (камень, песок, ил и т.п.) картинка меняется. На твердых поверхностях рисунок более четкий. Кроме того, можно попробовать "читать" и воду. Так, например, выглядит мелководное, очень заросшее водорослями место:

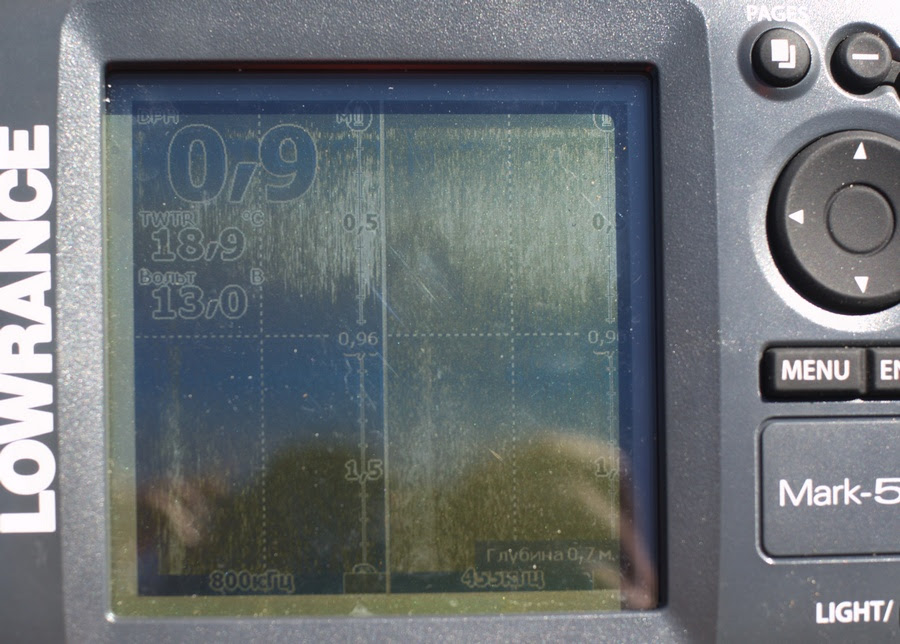

Глубина 0.9 метра, но вода на картинке "грязная", что вызвано водорослями. Дно тоже "размазано", что вызвано его мягкостью, болотистостью, илистостью.

Еще картинка:




Все это весьма интересно, но требует опыта. Говорят, что опытные рыбаки различают на экране крупные рыбины и стайки мелких. Не знаю даже. Хотя, наверное, возможно.

Эхолот понравился: простое управление, хороший экран, любопытная картинка. Только надо учиться и учиться читать ее. Впрочем, даже полезно просто смотреть глубину. На скорости, конечно, от резкого "врубания" в мель или бревно какое-нибудь не спасет (скорости отрисовки не хватит, да и картинка показывает то, что лодка уже прошла). Но общую тенденцию изменения глубины и структуры дна наблюдать не помещает. Если бы у меня была нормальная жесткая моторная лодка, то эту штуку обязательно поставил бы стационарно наряду с другими приборами.


Изображения из альбомов:

Архив блога
